Attitude Indicator: Всичко, което трябва да знаете

Какво е индикатор за положение (attitude indicator)?

Индикаторът за положение е визуален инструмент, който показва позицията и промените в наклона на дрона. Той ни помага да разберем пространствената връзка между дрона, дистанционното управление и началната точка, както и да преценим посоката и силата на вятъра, като по този начин се намалява риска от инциденти по време на полет.

Как мога да го активирам?

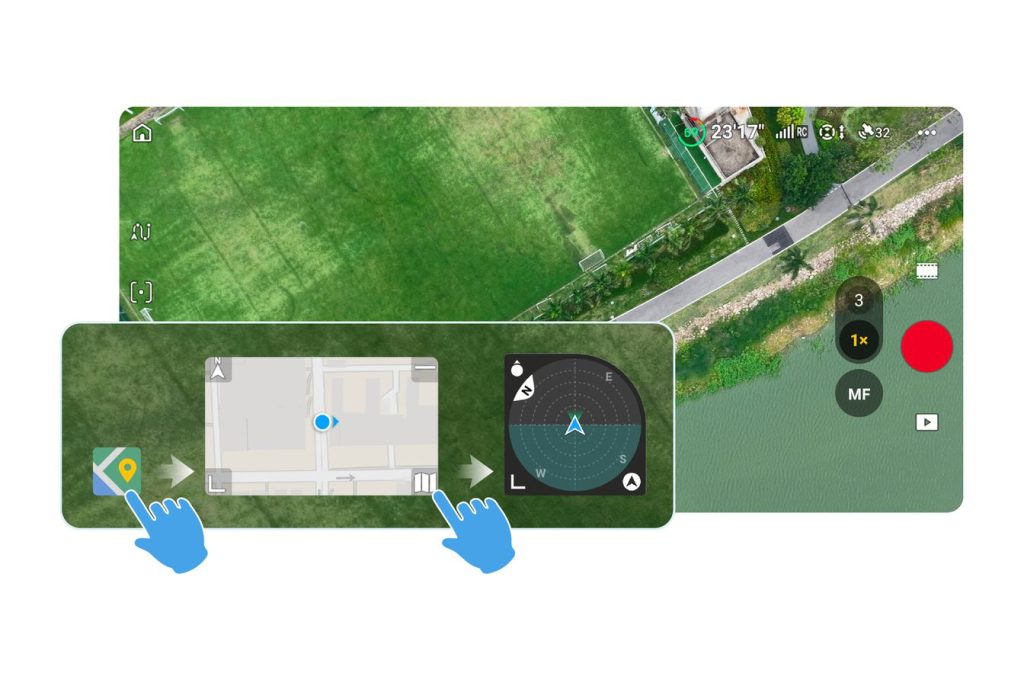

В изгледа на камерата в приложението DJI Fly, докоснете иконата на картата в долния ляв ъгъл, за да я увеличите, след това докоснете иконата на разгърната карта в долния десен ъгъл на картата, за да преминете към индикатора за положение.

Какво показва индикаторът?

Полетна позиция и посока на вятъра

1. Дисплей на полетната позиция – текущата полетна позиция на дрона може да бъде определена чрез наклона на синята зона.

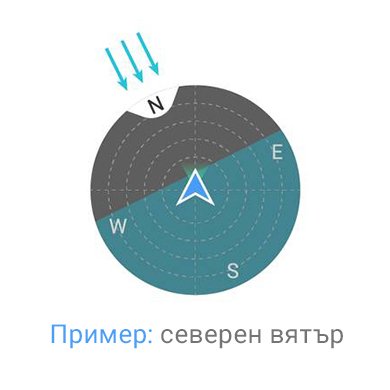

2. Определяне на посоката на вятъра – Когато дронът кръжи на място, синята зона се накланя към посоката, от която идва вятърът. Можете да определите точната посока на вятъра с помощта на компаса.

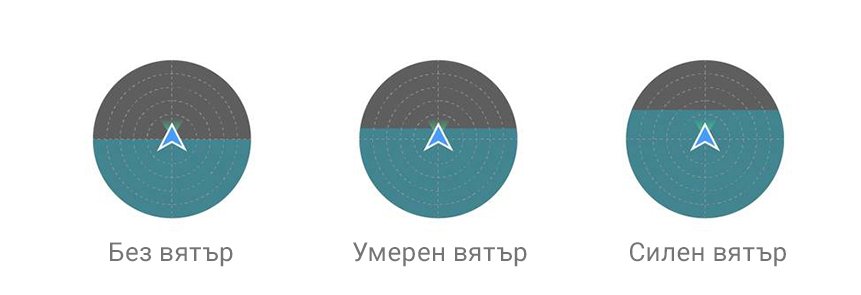

3. Определяне на силата на вятъра – Когато дронът кръжи на място, силата на вятъра може да бъде преценена чрез сравняване на синята зона с прекъснатите пръстени. Както е показано по-долу, колкото повече пръстени покрива синята зона, толкова по-силен е вятърът*.

* Не се пепоръчва летене при силни ветрове. Моля, кацнете дрона, когато вятърът е силен.

Настройка на антената на дистанционното за стабилен сигнал

Значение на цветните сигнали

• Синьо – сигналът е свързан;
• Зелено – най-силен сигнал;
• Сиво – изгубен сигнал;

Подравняване на антената на дистанционното за оптимален сигнал

С помощта на индикатора за положение, пилотът може да настрои своята позиция така, че стрелката на дистанционното управление да сочи към дрона за стабилна трансмисия на сигнала.

Съвети:

1. Подравнете широката страна на антената на дистанционното към дрона за оптимална трансмисия на сигнала.
2. Ако иконата на дистанционното е закрита от други елементи, превключете в режим на показване, центриран върху дистанционното, и проверете отново.

Проверете информацията за избягване на препятствия

По-тъмните цветове показват, че дронът е близо до препятствия; по-светлите цветове означават, че препятствията са по-далеч. Препятствия, намиращи се на повече от пет метра, не се показват.

По време на полет обръщайте внимание на сигналите за препятствия в индикатора за положение и в изгледа на камерата, когато извършвате маневри за избягване на препятствия.

Съвет:

Информацията за препятствията на индикатора за положение зависи от настройките за избягване на препятствия на дрона. Например, ако дронът е оборудван само с предни сензори, ще се показва информация само за препятствията отпред. Съобразявайте се с реалната ситуация.

Определете позицията на дрона, за да подпомогнете ръчното връщане у дома

Регулиране на посоката

Когато е необходимо ръчно връщане у дома, издигнете дрона до безопасна височина за RTH, след това внимателно нагласете контролните стикове, така че стрелката на дрона да сочи към началната точка според индикатора за положение. След като са подравнени, извършете ръчно RTH.

Безопасно кацане

Когато позицията на дрона съвпада с началната точка на индикатора за положеине, завъртете камерата на гимбъла под ъгъл 90° надолу, за да наблюдавате зоната за кацане. Започнете кацането, след като се уверите, че е безопасно.

Забележка: Планирайте маршрута за връщане (RTH) според обкръжаващата среда. Избягвайте високи сгради, планини, гори и други области, които могат да повлияят на безопасността на полета. Описаният метод е предназначен единствено за визуална ориентация в свободно въздушно пространство по време на финалния етап на кацане.
